Termokaamerad

• Maksimaalne tuvastussügavus:
• Magnetiline metall: kuni 120 mm
• Mittemagnetiline metall: kuni 120 mm
• Elavad kaablid: kuni 60 mm
• Puidust konstruktsioonid: kuni 38 mm
• Tuvastatavad objektid: metallid, elektrikaablid, veega täidetud plasttorud, puit
• Täpsus: ±10 mm
• Toide: 12 V Li-ion aku või 4 × AA patareid (Dual Power)
• Kaal: u 0,5 kg
• Automaatne väljalülitus: u 5 min pärast tegevusetust
• Kasutajaliides: 3 funktsiooninuppu, visuaalne ja heliline märguanne

• Punktmõõtmine kitsastel pindadel
• Keskpunkti leidja visuaalse suunanäitajaga
• Bosch Radar Technology

• D-tect 120 seinaskänner
• 4 × AA patareid
• Adapter
• Kaitsekott

FLIR CM174 on True RMS 600A AC/DC tangmõõtja, millel on sisseehitatud termokaamera ja IGM™ (Infrared Guided Measurement) tehnoloogia. See võimaldab visuaalselt tuvastada elektriprobleeme, mida tavaline tangamõõtja ei näita. Seade sobib suurepäraselt elektripaigalduste, hoolduse ja rikete diagnoosimiseks.

Tehnilised andmed:

Termokaamera:

Resolutsioon: 80 × 60 pikslit (FLIR Lepton sensor)

Vaateväli: 50° horisontaalne / 38,6° vertikaalne

Temperatuuri mõõtevahemik: –10 °C kuni +150 °C

Spektraalne tundlikkus: 8–14 µm

NETD: ≤150 mK

Kaadrisagedus: 9 Hz

Paletid: Grayscale, Ironbow

Elektrilised mõõtmised:

Vool: kuni 600 A AC/DC

Pinge: kuni 1000 V AC/DC

Takistus: kuni 60 kΩ

Mahtuvus: kuni 1000 µF

Sagedus: kuni 10 kHz

Diooditest (Classic ja Smart režiimid)

Jätkuvuse test

Lo Z režiim (madala impedantsiga mõõtmine)

VFD režiim (muutuvsagedusajamite mõõtmiseks)

Inrush Current mõõtmine

Ekraan: 2" TFT värviline ekraan

Toide: 3 × AA patareid

Kaitseklass: CAT IV – 600 V / CAT III – 1000 V

Kukkumiskindlus: kuni 2 m

Automaatne väljalülitus: 1, 2, 5 või 10 minutit

• Tüüp: Universaalne detektor / seina skanner
• Tuvastamise sügavus:

    Rauametallid: kuni 120 mm

    Värvilised metallid: kuni 80 mm

    Pingestatud juhtmed: kuni 50 mm

• Mõõtetäpsus: ±10 mm
• Toide: 4 × 1,5 V LR6 (AA) patareid
• Töötemperatuur: -10 °C kuni +50 °C
• Hoiustamistemperatuur: -20 °C kuni +70 °C
• Tolmu- ja pritsmekaitse: IP54
• Kaal: 0,5 kg (ilma patareideta)
• Mõõdud: 220 × 92 × 49 mm

Komplekti kuulub:

• Bosch D-TECT 120 Professional detektor
• L-BOXX 136
• Kiirjuhend

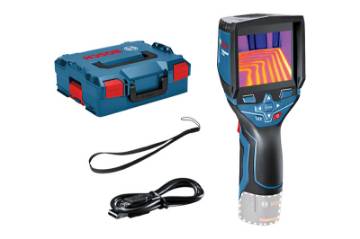

Tehnilised andmed:

• Temperatuuri mõõtevahemik: –10 °C kuni +400 °C
• Täpsus: ±3,0 °C
• Termiline tundlikkus (NETD): < 50 mK
• Infrapunaanduri resolutsioon: 160 × 120 pikslit (kokku 19 200 mõõtepunkti)
• Vaateväli (FOV): 53° × 43°
• Minimaalne fookuskaugus: 0,3 m
• Ekraan: 3,5" värviline LCD
• Pildiformaat: .jpg
• Mälu: Sisemine (kuni 500 pilti)
• Andmeedastus: MicroUSB ja Wi-Fi
• Toide:

          1× GBA 12V 2.0Ah Li-ion aku (komplektis)

          Võimalik kasutada ka 4× AA patareisid (LR6)

• Kaal: 0,54 kg
• Kaitseklass: IP53 (tolmu- ja pritsmekindel)
• Töötemperatuur: –10 °C kuni +45 °C
• Hoiustamistemperatuur: –20 °C kuni +70 °C

Komplektis:

• 1× GTC 400 C termokaamera
• 1× GBA 12V 2.0Ah aku
• 1× GAL 12V-40 kiirlaadija
• 1× L-BOXX 136 kohver
• 1× Randmerihm
• 1× MicroUSB kaabel
• Sisepakend L-BOXX jaoks

Olulisemad omadused:

• Pilt-pildis režiim: Termopilt kuvatakse koos visuaalse pildiga, et lihtsustada probleemide lokaliseerimist.
• Bosch ThermalOn rakendus: Kiireks dokumenteerimiseks ja jagamiseks.
• Topelt toiteallikas: Võimalik kasutada nii Bosch 12V akut kui ka tavalisi AA patareisid.

Tüüpilised kasutusalad:

• Soojustuse kontroll
• Küte/jahutuslekked
• Elektrikomponentide ülekuumenemise tuvastamine
• Ehituse ja renoveerimise planeerimine
